I/O 模型

• IO有内存IO、网络IO和磁盘IO三种，通常我们说的IO指的是后两者。
• 以文件IO为例,一个IO读过程是文件数据从磁盘→内核缓冲区→用户内存的过程。同步与异步的区别主要在于数据从内核缓冲区→用户内存这个过程需不需要用户进程等待。(网络IO把磁盘换做网卡即可)

一个输入操作通常包括两个阶段：

• 等待数据准备好
• 从内核向进程复制数据

对于一个套接字上的输入操作，第一步通常涉及等待数据从网络中到达。当所等待数据到达时，它被复制到内核中的某个缓冲区。第二步就是把数据从内核缓冲区复制到应用进程缓冲区。

Unix 有五种 I/O 模型：

• 阻塞式 I/O
• 非阻塞式 I/O
• I/O 复用（select 和 poll）
• 信号驱动式 I/O（SIGIO）
• 异步 I/O（AIO）

IO 模型

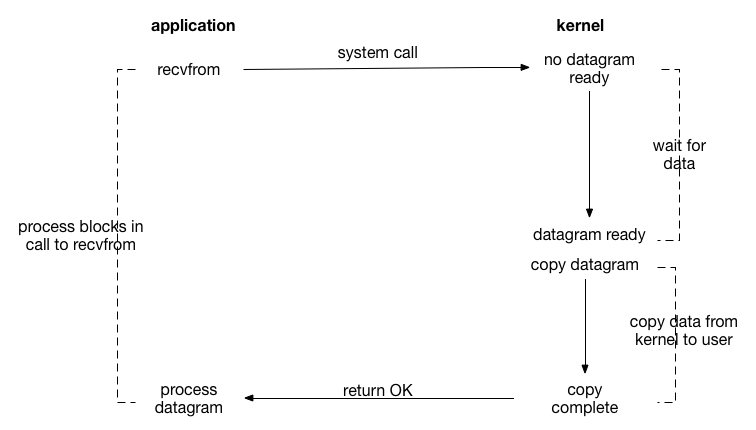

Blocking IO (阻塞IO)

应用进程被阻塞，直到数据从内核缓冲区复制到应用进程缓冲区中才返回。

应该注意到，在阻塞的过程中，其它应用进程还可以执行，因此阻塞不意味着整个操作系统都被阻塞。因为其它应用进程还可以执行，所以不消耗 CPU 时间，这种模型的 CPU 利用率会比较高。

下图中，recvfrom() 用于接收 Socket 传来的数据，并复制到应用进程的缓冲区 buf 中。这里把 recvfrom() 当成系统调用。

1

ssize_t recvfrom(int sockfd, void *buf, size_t len, int flags, struct sockaddr *src_addr, socklen_t *addrlen);

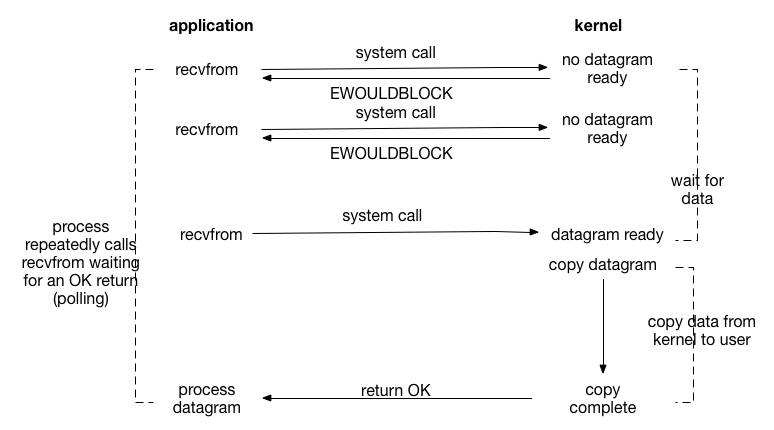

Non-blocking IO (非阻塞IO)

应用进程执行系统调用之后，内核返回一个错误码。应用进程可以继续执行，但是需要不断的执行系统调用来获知 I/O 是否完成，这种方式称为轮询（polling）。

由于 CPU 要处理更多的系统调用，因此这种模型的 CPU 利用率比较低。

这种方式在编程中对socket设置O_NONBLOCK即可。但此方式仅仅针对网络IO有效，对磁盘IO并没有作用。因为本地文件IO就没有被认为是阻塞，我们所说的网络IO的阻塞是因为网路IO有无限阻塞的可能，而本地文件除非是被锁住，否则是不可能无限阻塞的，因此只有锁这种情况下，O_NONBLOCK才会有作用。而且，磁盘IO时要么数据在内核缓冲区中直接可以返回，要么需要调用物理设备去读取，这时候进程的其他工作都需要等待。因此，后续的IO复用和信号驱动IO对文件IO也是没有意义的。

此外，需要说明的一点是nginx和node中对于本地文件的IO是用线程的方式模拟非阻塞的效果的，而对于静态文件的io，使用zero copy(例如sendfile)的效率是非常高的。

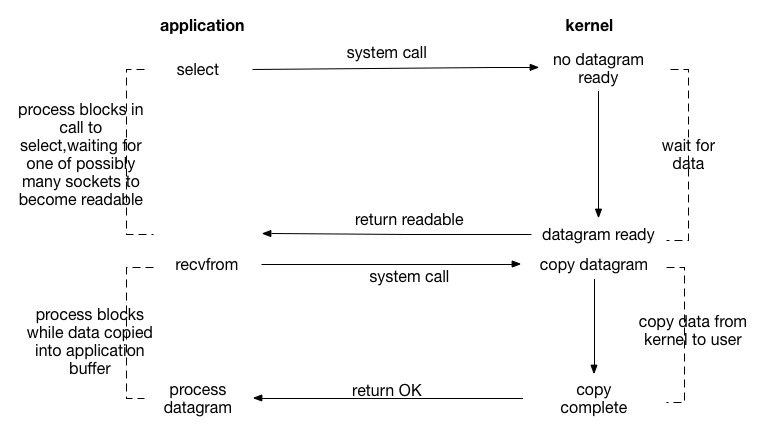

IO Multiplex (IO多路复用)

使用 select 或者 poll 等待数据，并且可以等待多个套接字中的任何一个变为可读。这一过程会被阻塞，当某一个套接字可读时返回，之后再使用 recvfrom 把数据从内核复制到进程中。

它可以让单个进程具有处理多个 I/O 事件的能力。又被称为 Event Driven I/O，即事件驱动 I/O。

如果一个 Web 服务器没有 I/O 复用，那么每一个 Socket 连接都需要创建一个线程去处理。如果同时有几万个连接，那么就需要创建相同数量的线程。相比于多进程和多线程技术，I/O 复用不需要进程线程创建和切换的开销，系统开销更小。

多路复用实现

epoll原理

epoll是Linux下的一种IO多路复用技术，可以非常高效的处理数以百万计的socket句柄。

先看看使用c封装的3个epoll系统调用:

int epoll_create(int size)

epoll_create建立一个epoll对象。参数size是内核保证能够正确处理的最大句柄数，多于这个最大数时内核可不保证效果。

int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event)

epoll_ctl可以操作epoll_create创建的epoll，如将socket句柄加入到epoll中让其监控，或把epoll正在监控的某个socket句柄移出epoll。

int epoll_wait(int epfd, struct epoll_event *events,int maxevents, int timeout)

epoll_wait在调用时，在给定的timeout时间内，所监控的句柄中有事件发生时，就返回用户态的进程。

大概看看epoll内部是怎么实现的：

epoll初始化时，会向内核注册一个文件系统，用于存储被监控的句柄文件，调用epoll_create时，会在这个文件系统中创建一个file节点。同时epoll会开辟自己的内核高速缓存区，以红黑树的结构保存句柄，以支持快速的查找、插入、删除。还会再建立一个list链表，用于存储准备就绪的事件。

当执行epoll_ctl时，除了把socket句柄放到epoll文件系统里file对象对应的红黑树上之外，还会给内核中断处理程序注册一个回调函数，告诉内核，如果这个句柄的中断到了，就把它放到准备就绪list链表里。所以，当一个socket上有数据到了，内核在把网卡上的数据copy到内核中后，就把socket插入到就绪链表里。

当epoll_wait调用时，仅仅观察就绪链表里有没有数据，如果有数据就返回，否则就sleep，超时时立刻返回。

epoll的两种工作模式：

LT：level-trigger，水平触发模式，只要某个socket处于readable/writable状态，无论什么时候进行epoll_wait都会返回该socket。

ET：edge-trigger，边缘触发模式，只有某个socket从unreadable变为readable或从unwritable变为writable时，epoll_wait才会返回该socket。

最后顺便说下在Linux系统中JDK NIO使用的是 LT ，而Netty epoll使用的是 ET。

IO复用的实现方式目前主要有select、poll和epoll。 select和poll的原理基本相同： • 注册待侦听的fd(这里的fd创建时最好使用非阻塞) • 每次调用都去检查这些fd的状态，当有一个或者多个fd就绪的时候返回 • 返回结果中包括已就绪和未就绪的fd 相比select，poll解决了单个进程能够打开的文件描述符数量有限制这个问题：select受限于FD_SIZE的限制，如果修改则需要修改这个宏重新编译内核；而poll通过一个pollfd数组向内核传递需要关注的事件，避开了文件描述符数量限制。 此外，select和poll共同具有的一个很大的缺点就是包含大量fd的数组被整体复制于用户态和内核态地址空间之间，开销会随着fd数量增多而线性增大。 select和poll就类似于上面说的就餐方式。但当你每次都去询问时，老板会把所有你点的饭菜都轮询一遍再告诉你情况，当大量饭菜很长时间都不能准备好的情况下是很低效的。于是，老板有些不耐烦了，就让厨师每做好一个菜就通知他。这样每次你再去问的时候，他会直接把已经准备好的菜告诉你，你再去端。这就是事件驱动IO就绪通知的方式-epoll。 epoll的出现，解决了select、poll的缺点： • 基于事件驱动的方式，避免了每次都要把所有fd都扫描一遍。 • epoll_wait只返回就绪的fd。 • epoll使用nmap内存映射技术避免了内存复制的开销。 • epoll的fd数量上限是操作系统的最大文件句柄数目,这个数目一般和内存有关，通常远大于1024。 目前，epoll是Linux2.6下最高效的IO复用方式，也是Nginx、Node的IO实现方式。而在freeBSD下，kqueue是另一种类似于epoll的IO复用方式。 此外，对于IO复用还有一个水平触发和边缘触发的概念：

• 水平触发：当就绪的fd未被用户进程处理后，下一次查询依旧会返回，这是select和poll的触发方式。
• 边缘触发：无论就绪的fd是否被处理，下一次不再返回。理论上性能更高，但是实现相当复杂，并且任何意外的丢失事件都会造成请求处理错误。epoll默认使用水平触发，通过相应选项可以使用边缘触发。

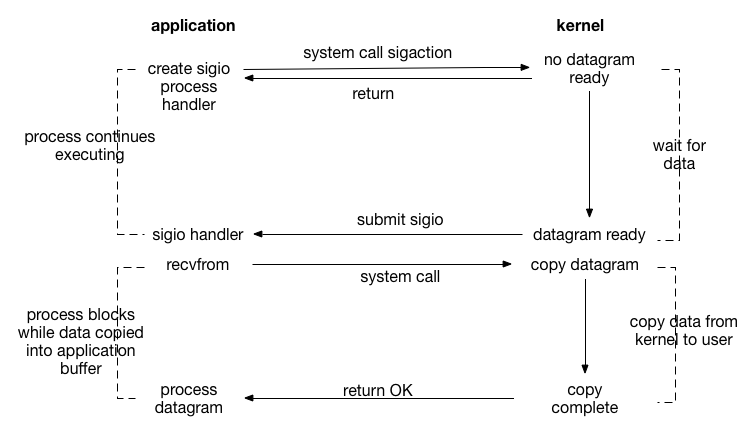

Signal driven IO (信号驱动IO)

应用进程使用 sigaction 系统调用，内核立即返回，应用进程可以继续执行，也就是说等待数据阶段应用进程是非阻塞的。内核在数据到达时向应用进程发送 SIGIO 信号，应用进程收到之后在信号处理程序中调用 recvfrom 将数据从内核复制到应用进程中。

相比于非阻塞式 I/O 的轮询方式，信号驱动 I/O 的 CPU 利用率更高。

流程如下：

• 开启套接字信号驱动IO功能
• 系统调用sigaction执行信号处理函数（非阻塞，立刻返回）
• 数据就绪，生成sigio信号，通过信号回调通知应用来读取数据。

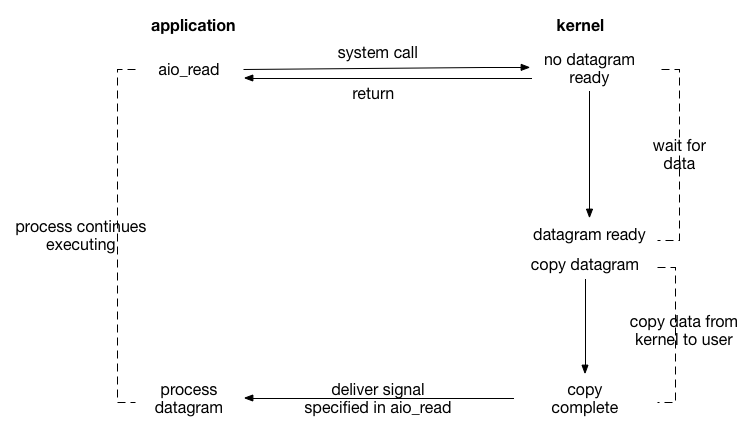

Asynchronous IO (异步IO)

应用进程执行 aio_read 系统调用会立即返回，应用进程可以继续执行，不会被阻塞，内核会在所有操作完成之后向应用进程发送信号。

异步 I/O 与信号驱动 I/O 的区别在于，异步 I/O 的信号是通知应用进程 I/O 完成，而信号驱动 I/O 的信号是通知应用进程可以开始 I/O。

对比信号驱动IO，异步IO的主要区别在于：信号驱动由内核告诉我们何时可以开始一个IO操作(数据在内核缓冲区中)，而异步IO则由内核通知IO操作何时已经完成(数据已经在用户空间中)。 异步IO又叫做事件驱动IO，在Unix中，POSIX1003.1标准为异步方式访问文件定义了一套库函数，定义了AIO的一系列接口。使用aio_read或者aio_write发起异步IO操作。使用aio_error检查正在运行的IO操作的状态。

除了异步IO模型，其余四种都是同步IO。

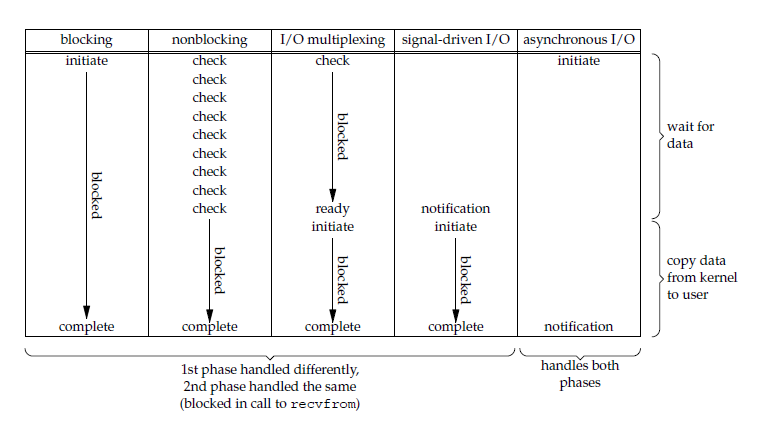

五大 I/O 模型比较

• 同步 I/O：将数据从内核缓冲区复制到应用进程缓冲区的阶段（第二阶段），应用进程会阻塞。
• 异步 I/O：第二阶段应用进程不会阻塞。

同步 I/O 包括阻塞式 I/O、非阻塞式 I/O、I/O 复用和信号驱动 I/O ，它们的主要区别在第一个阶段。

非阻塞式 I/O 、信号驱动 I/O 和异步 I/O 在第一阶段不会阻塞。

JAVA 网络IO编程模型

Blocking IO (BIO)

BIO是一个典型的网络编程模型，是通常我们实现一个服务端程序的过程，步骤如下：

• 主线程accept请求阻塞
• 请求到达，创建新的线程来处理这个套接字，完成对客户端的响应。
• 主线程继续accept下一个请求

这种模型有一个很大的问题是：当客户端连接增多时，服务端创建的线程也会暴涨，系统性能会急剧下降。因此，在此模型的基础上，类似于 tomcat的bio connector，采用的是线程池来避免对于每一个客户端都创建一个线程。有些地方把这种方式叫做伪异步IO(把请求抛到线程池中异步等待处理)。

JAVA对阻塞模式的支持，就是java.net包中的Socket套接字实现。这里要说明一下，Socket套接字是TCP/UDP等传输层协议的实现。例如客户端使用TCP协议连接这台服务器的时候，当TCP三次握手成功后，应用程序就会创建一个socket套接字对象（注意，这是还没有进行数据内容的传输），当这个TCP连接出现数据传输时，socket套接字就会把数据传输的表现告诉程序员（例如read方法接触阻塞状态）

Non-blocking I/O (NIO)

JDK1.4开始引入了NIO类库，这里的NIO指的是Non-blcok IO，主要是使用Selector多路复用器来实现。Selector在Linux等主流操作系统上是通过epoll实现的。 NIO的实现流程，类似于select：

• 创建ServerSocketChannel监听客户端连接并绑定监听端口，设置为非阻塞模式。
• 创建Reactor线程，创建多路复用器(Selector)并启动线程。
• 将ServerSocketChannel注册到Reactor线程的Selector上。监听accept事件。
• Selector在线程run方法中无线循环轮询准备就绪的Key。
• Selector监听到新的客户端接入，处理新的请求，完成tcp三次握手，建立物理连接。
• 将新的客户端连接注册到Selector上，监听读操作。读取客户端发送的网络消息。
• 客户端发送的数据就绪则读取客户端请求，进行处理。

相比BIO，NIO的编程非常复杂。

Asynchronous IO (AIO)

异步IO，采用Proactor模式。JDK1.7 引入 NIO 2.0，提供了异步文件通道和异步套接字通道的实现，是真正的异步非阻塞IO, 对应于Unix中的异步IO。

• 创建AsynchronousServerSocketChannel，绑定监听端口
• 调用AsynchronousServerSocketChannel的accpet方法，传入自己实现的CompletionHandler。包括上一步，都是非阻塞的
• 连接传入，回调 CompletionHandler 的completed方法，在里面，调用AsynchronousSocketChannel的read方法，传入负责处理数据的CompletionHandler。
• 数据就绪，触发负责处理数据的CompletionHandler的completed方法。继续做下一步处理即可。
• 写入操作类似，也需要传入CompletionHandler。

其编程模型相比NIO有了不少的简化。

IO 设计模式

Reactor 反应堆模式

Proactor 前摄器模式

Proactor与Reactor

一般情况下，I/O 复用机制需要事件分发器（event dispatcher）。 事件分发器的作用，即将那些读写事件源分发给各读写事件的处理者，就像送快递的在楼下喊: 谁谁谁的快递到了， 快来拿吧！开发人员在开始的时候需要在分发器那里注册感兴趣的事件，并提供相应的处理者（event handler)，或者是回调函数；事件分发器在适当的时候，会将请求的事件分发给这些handler或者回调函数。

涉及到事件分发器的两种模式称为：Reactor和Proactor。 Reactor模式是基于同步I/O的，而Proactor模式是和异步I/O相关的。在Reactor模式中，事件分发器等待某个事件或者可应用或个操作的状态发生（比如文件描述符可读写，或者是socket可读写），事件分发器就把这个事件传给事先注册的事件处理函数或者回调函数，由后者来做实际的读写操作。

而在Proactor模式中，事件处理者（或者代由事件分发器发起）直接发起一个异步读写操作（相当于请求），而实际的工作是由操作系统来完成的。发起时，需要提供的参数包括用于存放读到数据的缓存区、读的数据大小或用于存放外发数据的缓存区，以及这个请求完后的回调函数等信息。事件分发器得知了这个请求，它默默等待这个请求的完成，然后转发完成事件给相应的事件处理者或者回调。举例来说，在Windows上事件处理者投递了一个异步IO操作（称为overlapped技术），事件分发器等IO Complete事件完成。这种异步模式的典型实现是基于操作系统底层异步API的，所以我们可称之为“系统级别”的或者“真正意义上”的异步，因为具体的读写是由操作系统代劳的。

举个例子，将有助于理解Reactor与Proactor二者的差异，以读操作为例（写操作类似）。

问题

阻塞与非阻塞 步(Synchronous)、异步(ASynchronous)、阻塞(blocking)和非阻塞(non-blocking) 阻塞/非阻塞的描述是针对应用程序中的线程进行的 同步与异步 阻塞、非阻塞是针对线程自身而言； 同步、异步是针对线程以及影响它的外部事件而言

多路复用实现机制 Linux select poll epoll kqueue Windows select IOCP 在Linux系统中并没有Windows中的IOCP技术，所以linux技术使用epoll多路复用技术模拟异步IO。

传统的socket IO中，需要为每个连接创建一个线程，当并发的连接数量非常巨大时，线程所占用的栈内存和CPU线程切换的开销将非常巨大。使用NIO，不再需要为每个线程创建单独的线程，可以用一个含有限数量线程的线程池，甚至一个线程来为任意数量的连接服务。由于线程数量小于连接数量，所以每个线程进行IO操作时就不能阻塞，如果阻塞的话，有些连接就得不到处理，NIO提供了这种非阻塞的能力。

高性能IO设计模式

背景

多线程（一个client服务器新建一个线程来处理读写事件）–>线程池（线程池比较适合大量的短连接应用）

Reactor

在Reactor模式中，会先对每个client注册感兴趣的事件，然后有一个线程专门去轮询每个client是否有事件发生，当有事件发生时，便顺序处理每个事件，当所有事件处理完之后，便再转去继续轮询。 多路复用IO就是采用Reactor模式 由一个不断等待和循环的单独进程（线程）来做这件事，它接受所有handler的注册，并负责先操作系统查询IO是否就绪，在就绪后就调用指定handler进行处理，这个角色的名字就叫做Reactor。

Proactor

在Proactor模式中，当检测到有事件发生时，会新起一个异步操作，然后交由内核线程去处理，当内核线程完成IO操作之后，发送一个通知告知操作已完成，可以得知，异步IO模型采用的就是Proactor模式。
