TCP/IP

计算机网络标准

OSI 模型

开放式系统互联模型（英语：Open System Interconnection Model，缩写：OSI；简称为 OSI模型）是一种概念模型，由国际标准化组织提出，一个试图使各种计算机在世界范围内互连为网络的标准框架。定义于ISO/IEC 7498-1。

该模型将通信系统中的数据流划分为七个层，从分布式应用程序数据的最高层表示到跨通信介质传输数据的物理实现。每个中间层为其上一层提供功能，其自身功能则由其下一层提供。功能的类别通过标准的通信协议在软件中实现。

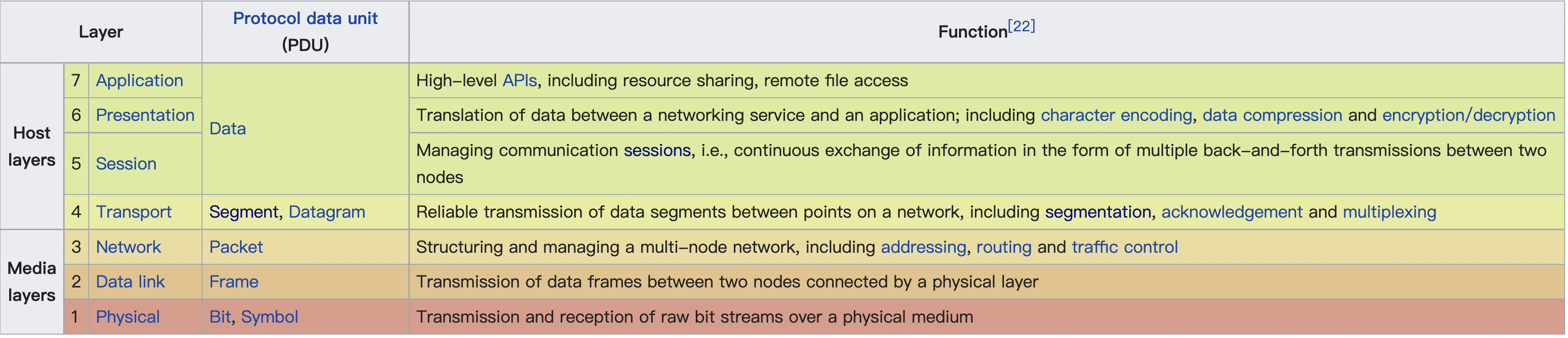

层次划分

7 应用层（Application Layer） 提供为应用软件而设计的接口，以设置与另一应用软件之间的通信。例如：HTTP、HTTPS、FTP、Telnet、SSH、SMTP、POP3等。

6 表示层（Presentation Layer） 把数据转换为能与接收者的系统格式兼容并适合传输的格式。

5 会话层（Session Layer） 负责在数据传输中设置和维护计算机网络中两台计算机之间的通信连接。

4 传输层（Transport Layer） 把传输表头（TH）加至资料以形成分组。传输表头包含了所使用的协议等发送信息。例如:传输控制协议（TCP）等。

3 网络层（Network Layer） 决定数据的路径选择和转寄，将网络表头（NH）加至数据包，以形成分组。网络表头包含了网络资料。例如:互联网协议（IP）等。

2 数据链路层（Data Link Layer） 负责网络寻址、错误侦测和改错。当表头和表尾被加至数据包时，会形成信息框（Data Frame）。数据链表头（DLH）是包含了物理地址和错误侦测及改错的方法。数据链表尾（DLT）是一串指示数据包末端的字符串。例如以太网、无线局域网（Wi-Fi）和通用分组无线服务（GPRS）等。

分为两个子层：逻辑链路控制（logical link control，LLC）子层和介质访问控制（Media access control，MAC）子层。

第1层 物理层（Physical Layer） 在局域网上发送数据帧（Data Frame），它负责管理电脑通信设备和网络媒体之间的互通。包括了针脚、电压、线缆规范、集线器、中继器、网卡、主机接口卡等。

影响

OSI是一个定义良好的协议规范集，并有许多可选部分完成类似的任务。它定义了开放系统的层次结构、层次之间的相互关系以及各层所包括的可能的任务，作为一个框架来协调和组织各层所提供的服务。

OSI参考模型并没有提供一个可以实现的方法，而是描述了一些概念，用来协调进程间通信标准的制定。即OSI参考模型并不是一个标准，而是一个在制定标准时所使用的概念性框架。

TCP/IP

互联网协议套件（英语：Internet Protocol Suite，缩写IPS）是网络通信模型，以及整个网络传输协议家族，为网际网络的基础通信架构。它常通称为TCP/IP协议族（英语：TCP/IP Protocol Suite，或TCP/IP Protocols），简称TCP/IP。因为该协议家族的两个核心协议：TCP（传输控制协议）和IP（网际协议），为该家族中最早通过的标准。

TCP/IP提供了点对点链接的机制，将资料应该如何封装、寻址、传输、路由以及在目的地如何接收，都加以标准化。它将软件通信过程抽象化为四个抽象层，采取协议堆栈的方式，分别实现出不同通信协议。协议族下的各种协议，依其功能不同，分别归属到这四个层次结构之中，常视为是简化的七层OSI模型。

TCP/IP 参考模型

TCP/IP参考模型是一个抽象的分层模型，这个模型中，所有的TCP/IP系列网络协议都归类到4个抽象的“层”中。每一抽象层创建在低一层提供的服务上，并且为高一层提供服务。 完成一些特定的任务需要众多的协议协同工作，这些协议分布在参考模型的不同层中的，因此有时称它们为一个协议栈。 TCP/IP参考模型为TCP/IP协议栈订身制作。其中IP协议只关心如何使得数据能够跨越本地网络边界的问题，而不关心如何利用传输媒体，数据如何传输。整个TCP/IP协议栈则负责解决数据如何通过许许多多个点对点通路（一个点对点通路，也称为一“跳”, 1 hop）顺利传输，由此不同的网络成员能够在许多“跳”的基础上创建相互的数据通路。 如想分析更普遍的网络通信问题，ISO的OSI模型也能起更好的帮助作用。

层	协议
4 应用层 application layer	HTTP、FTP、DNS
3 传输层 transport layer	TCP、UDP、RTP、SCTP
2 网路互联层 internet layer	IP
1 网络访问(链接)层 Network Access (link) layer	以太网、Wifi、MPLS等

运行在TCP协议上的协议：

• HTTP（Hypertext Transfer Protocol，超文本传输协议），主要用于普通浏览。
• HTTPS（Hypertext Transfer Protocol over Secure Socket Layer, or HTTP over SSL，安全超文本传输协议）,HTTP协议的安全版本。
• FTP（File Transfer Protocol，文件传输协议），由名知义，用于文件传输。
• POP3（Post Office Protocol, version 3，邮局协议），收邮件用。
• SMTP（Simple Mail Transfer Protocol，简单邮件传输协议），用来发送电子邮件。
• TELNET（Teletype over the Network，网络电传），通过一个终端（terminal）登陆到网络。
• SSH（Secure Shell，用于替代安全性差的TELNET），用于加密安全登陆用。

运行在UDP协议上的协议：

• BOOTP（Boot Protocol，启动协议），应用于无盘设备。
• NTP（Network Time Protocol，网络时间协议），用于网络同步。
• DHCP（Dynamic Host Configuration Protocol，动态主机配置协议），动态配置IP地址。

传输层

UDP 和 TCP 的特点

用户数据报协议 UDP（User Datagram Protocol）是无连接的，尽最大可能交付，没有拥塞控制，面向报文（对于应用程序传下来的报文不合并也不拆分，只是添加 UDP 首部），支持一对一、一对多、多对一和多对多的交互通信。

传输控制协议 TCP（Transmission Control Protocol）是面向连接的，提供可靠交付，有流量控制，拥塞控制，提供全双工通信，面向字节流（把应用层传下来的报文看成字节流，把字节流组织成大小不等的数据块），每一条 TCP 连接只能是点对点的（一对一）。

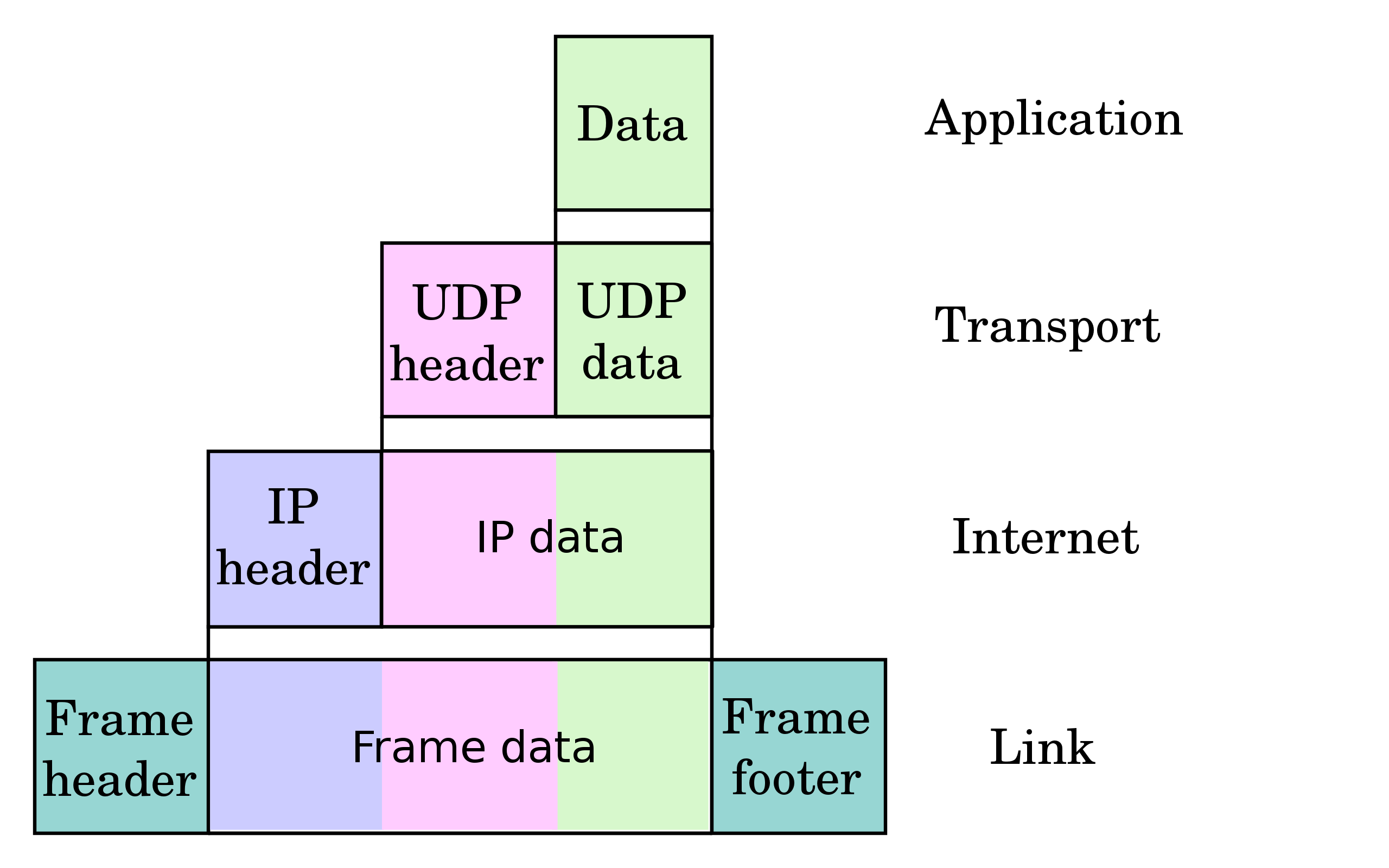

UDP 首部格式

首部字段只有 8 个字节，包括源端口、目的端口、长度、检验和。12 字节的伪首部是为了计算检验和临时添加的。

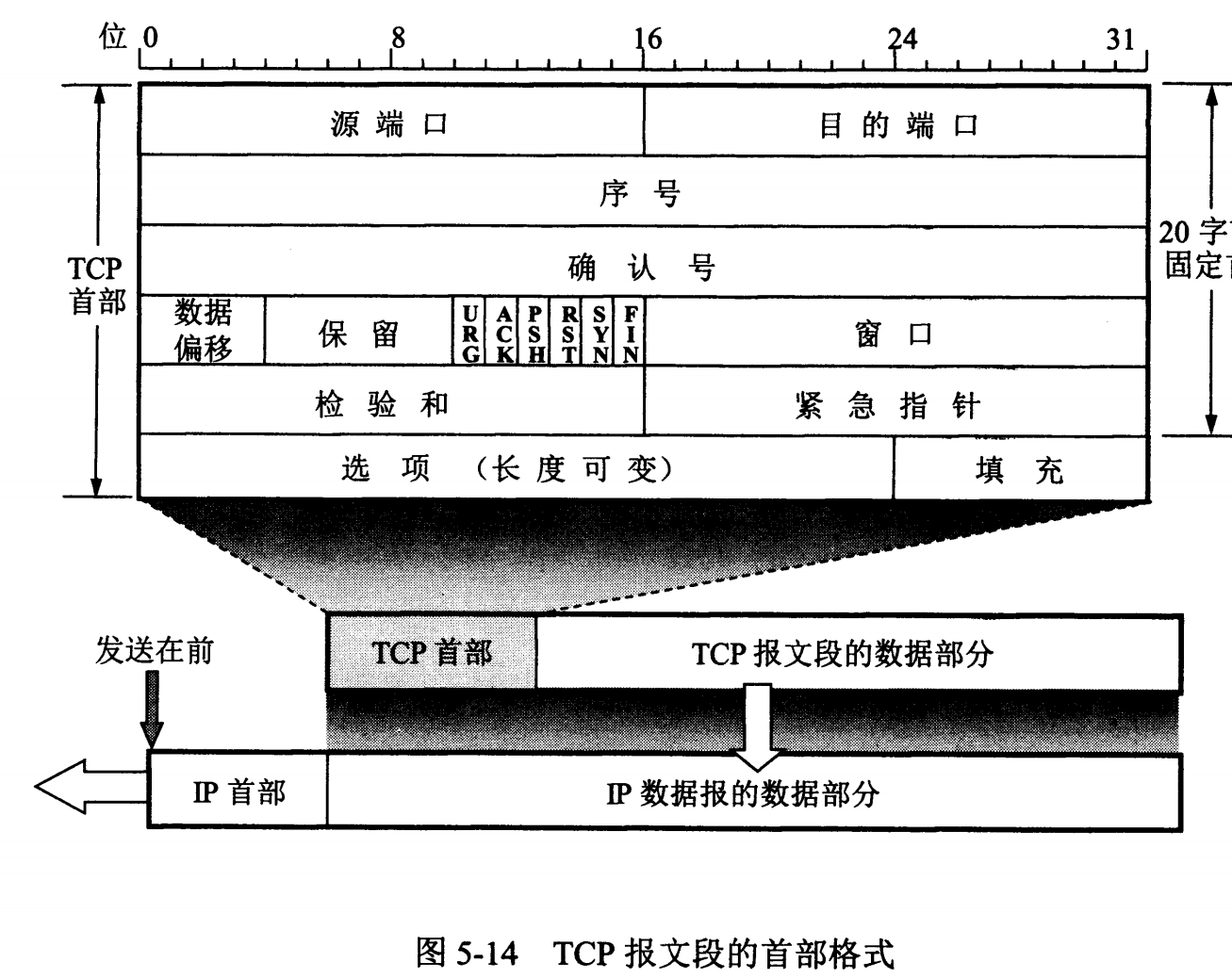

TCP 首部格式

序号 ：用于对字节流进行编号，例如序号为 301，表示第一个字节的编号为 301，如果携带的数据长度为 100 字节，那么下一个报文段的序号应为 401。

确认号 ：期望收到的下一个报文段的序号。例如 B 正确收到 A 发送来的一个报文段，序号为 501，携带的数据长度为 200 字节，因此 B 期望下一个报文段的序号为 701，B 发送给 A 的确认报文段中确认号就为 701。

数据偏移 ：指的是数据部分距离报文段起始处的偏移量，实际上指的是首部的长度。

确认 ACK ：当 ACK=1 时确认号字段有效，否则无效。TCP 规定，在连接建立后所有传送的报文段都必须把 ACK 置 1。

同步 SYN ：在连接建立时用来同步序号。当 SYN=1，ACK=0 时表示这是一个连接请求报文段。若对方同意建立连接，则响应报文中 SYN=1，ACK=1。

终止 FIN ：用来释放一个连接，当 FIN=1 时，表示此报文段的发送方的数据已发送完毕，并要求释放连接。

窗口 ：窗口值作为接收方让发送方设置其发送窗口的依据。之所以要有这个限制，是因为接收方的数据缓存空间是有限的。

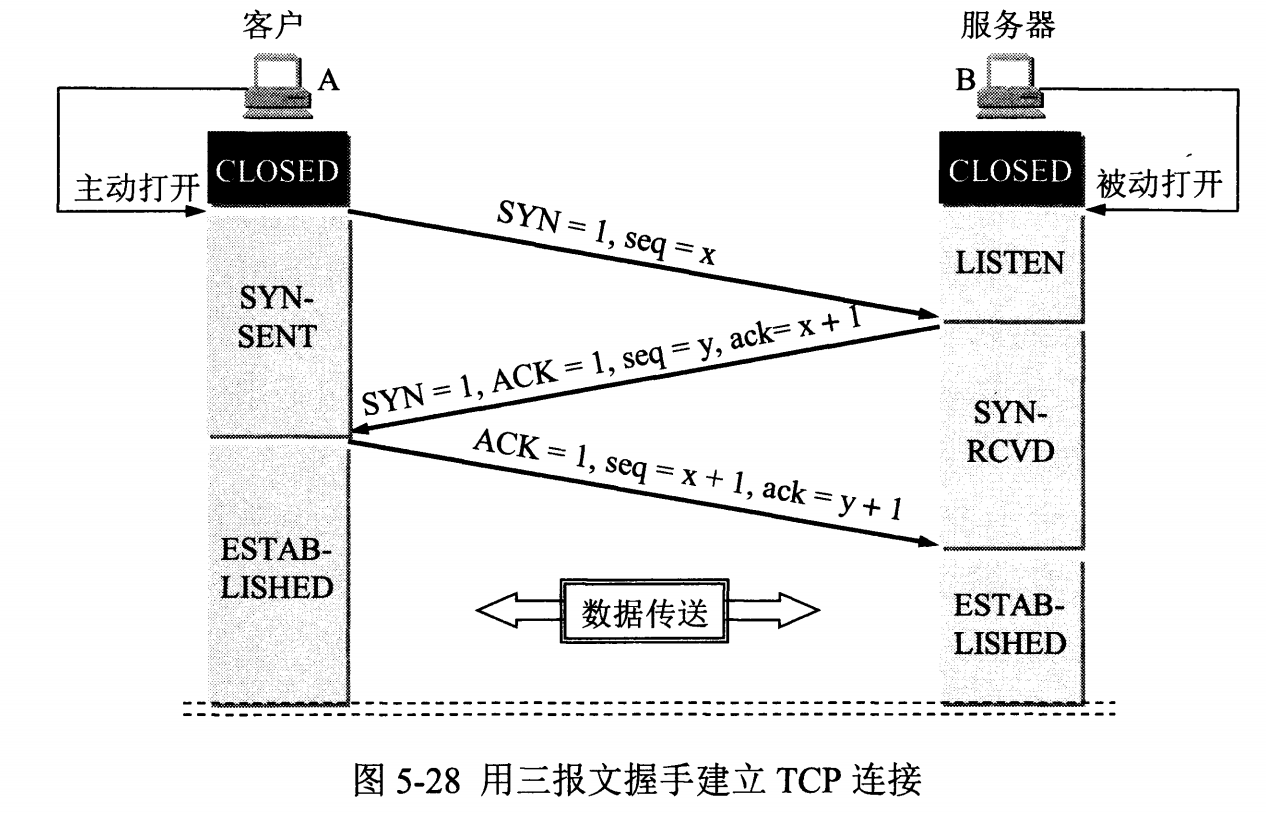

TCP 的三次握手

假设 A 为客户端，B 为服务器端。

• 首先 B 处于 LISTEN（监听）状态，等待客户的连接请求。
• A 向 B 发送连接请求报文，SYN=1，ACK=0，选择一个初始的序号 x。
• B 收到连接请求报文，如果同意建立连接，则向 A 发送连接确认报文，SYN=1，ACK=1，确认号为 x+1，同时也选择一个初始的序号 y。
• A 收到 B 的连接确认报文后，还要向 B 发出确认，确认号为 y+1，序号为 x+1。
• B 收到 A 的确认后，连接建立。

三次握手的原因

第三次握手是为了防止失效的连接请求到达服务器，让服务器错误打开连接。

客户端发送的连接请求如果在网络中滞留，那么就会隔很长一段时间才能收到服务器端发回的连接确认。客户端等待一个超时重传时间之后，就会重新请求连接。但是这个滞留的连接请求最后还是会到达服务器，如果不进行三次握手，那么服务器就会打开两个连接。如果有第三次握手，客户端会忽略服务器之后发送的对滞留连接请求的连接确认，不进行第三次握手，因此就不会再次打开连接。

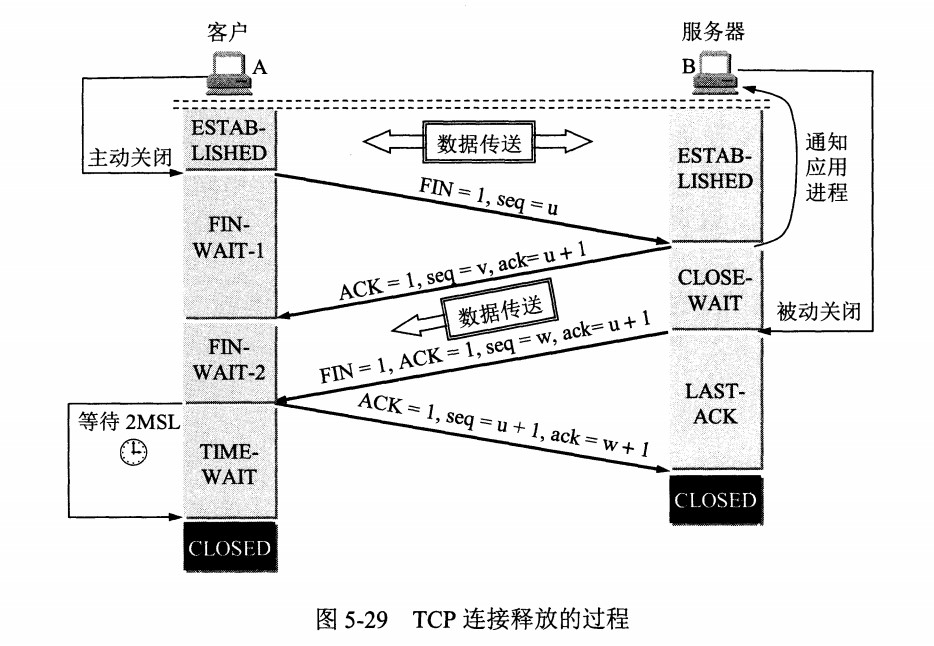

TCP 的四次挥手

以下描述不讨论序号和确认号，因为序号和确认号的规则比较简单。并且不讨论 ACK，因为 ACK 在连接建立之后都为 1。

• A 发送连接释放报文，FIN=1。
• B 收到之后发出确认，此时 TCP 属于半关闭状态，B 能向 A 发送数据但是 A 不能向 B 发送数据。
• 当 B 不再需要连接时，发送连接释放报文，FIN=1。
• A 收到后发出确认，进入 TIME-WAIT 状态，等待 2 MSL（最大报文存活时间）后释放连接。
• B 收到 A 的确认后释放连接。

四次挥手的原因

客户端发送了 FIN 连接释放报文之后，服务器收到了这个报文，就进入了 CLOSE-WAIT 状态。这个状态是为了让服务器端发送还未传送完毕的数据，传送完毕之后，服务器会发送 FIN 连接释放报文。

TIME_WAIT

客户端接收到服务器端的 FIN 报文后进入此状态，此时并不是直接进入 CLOSED 状态，还需要等待一个时间计时器设置的时间 2MSL。这么做有两个理由：

确保最后一个确认报文能够到达。如果 B 没收到 A 发送来的确认报文，那么就会重新发送连接释放请求报文，A 等待一段时间就是为了处理这种情况的发生。

等待一段时间是为了让本连接持续时间内所产生的所有报文都从网络中消失，使得下一个新的连接不会出现旧的连接请求报文。
